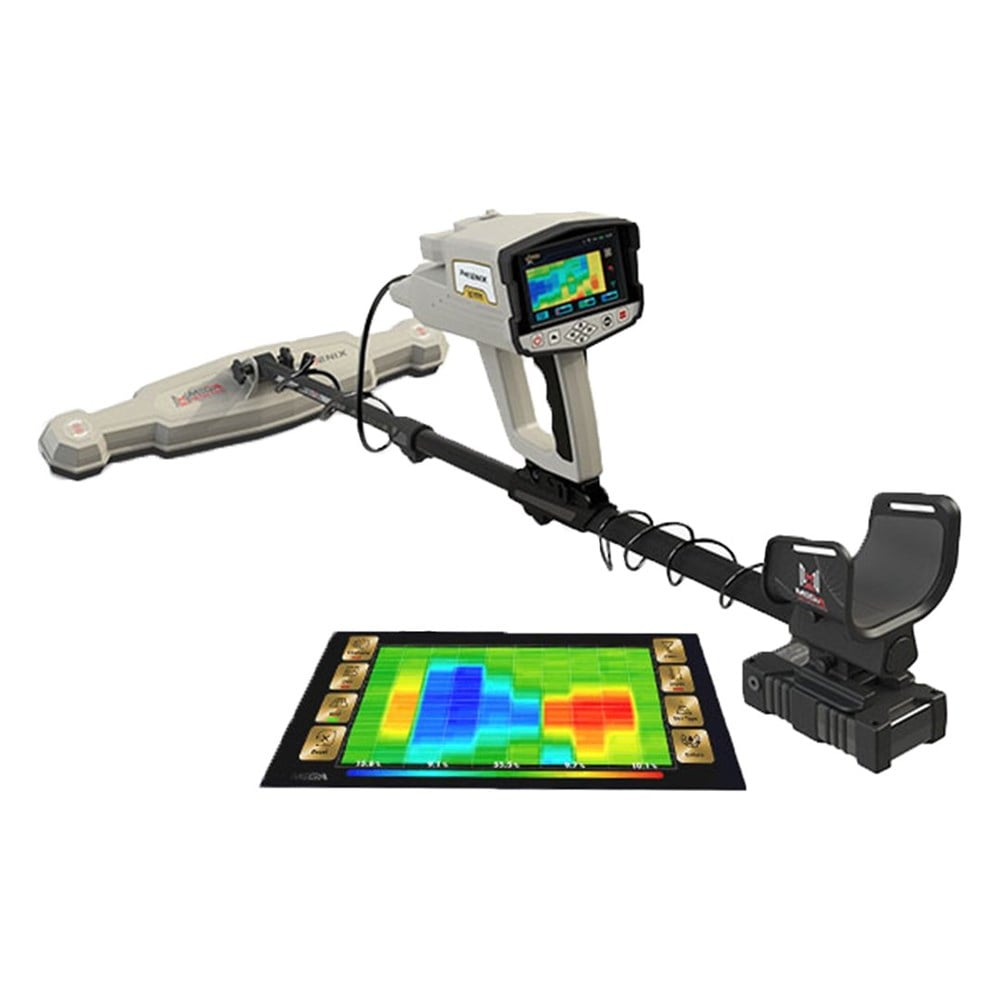

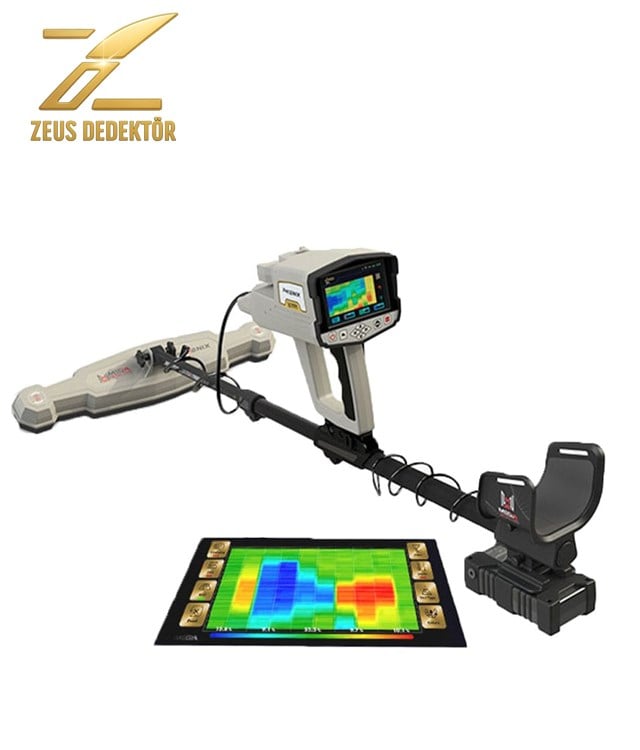

Mega Detection 3D Phoenix Yeraltı Görüntüleme

Burada iki mod var:

Manuel: Manuel modda, cihazın ana ünitesindeki kırmızı buton kullanılarak kullanıcı tarafından manuel olarak gerçekleştirilen tarama ölçümünün kaydı.

Otomatik: Bu modda cihaz, ölçüm noktalarının otomatik olarak alınmasından sorumludur.

Zemin taraması yaparken kullanıcının hareket yolunun şeklini ifade eder, iki tür vardır.

Tek Yön: Bu durumda, tarama noktaları her bir tarama çizgisine tek yönde kaydedilir.

Başka bir deyişle, ölçüm kaydının yönü her bir tarama çizgisinde belirli bir yöndedir. Örneğin, güneyden kuzeye doğru başlayıp, her çizgi için bu, tarama çizgilerinin başlangıç noktalarının aynı tarafta olduğu anlamına gelir.

Zig Zag: Burada, iki ardışık tarama çizgisinde kaydedilen ölçümlerin yönü zıt yöndedir, yani iki ardışık tarama çizgisinin başlangıç noktaları zıt taraflardadır.

Boyut hücrelerden oluşan, her bir tarama çizgisindeki tarama çizgileri ve noktalarının sayısı ile ilgili sanal tarama ızgarasının boyutlarıdır.

Aşağıdaki iki değeri içerir:

Genişlik: kılavuzdaki sütunların genişliği veya sayısıdır, tarama satırı sayısıyla aynıdır.

Yükseklik: Kılavuzdaki satırların yüksekliği veya sayısıdır, tarama noktalarının sayısına eşittir.

Başlangıç Noktası

Önceden tanımlanmış alan içinde zemin taraması için başlangıç noktasıdır ve aşağıdaki iki seçenekten biri seçilebilir:

Sol: bu durumda tarama işlemi tarama alanının sol alt köşesinden başlar.

Sağ: zemin taraması, alanın sağ alt köşesinden başlayacaktır.

Önceden açıklanan zemin tarama ayarlarını yaptıktan sonra, Tarama sekmesi, taramaya başlamak için bir düğme ile seçilen ayarları özetler ve kullanıcı, tarama işlemini gerçekten başlatmak ve sonuçları kaydetmek için Tamam düğmesine basabilir.

Tarama işlemi sırasında, her tarama noktasındaki ölçüm, hücrelerin satır ve sütunlarından oluşan 2D ızgara olarak görsel olarak ekranda gösterilecek ve her tarama noktası, MGS'nin üzerine geldiği hedefin türüne bağlı olarak belirli renklerde 4 alt hücreli hücre olarak sunulacaktır.

Aşağıdaki tablo, her bir renk için hedef türünü göstermektedir:

Izgaranın yanında ekranın sol tarafında sunulan birçok değer vardır:

Geçerli X: mevcut tarama satır numarasını veya geçerli sütun numarasını ızgarada gösterir.

Geçerli Y: mevcut tarama noktasını veya mevcut satır numarasını kılavuzda gösterir.

 Değer: geçerli tarama noktasındaki ölçümle ilgili sayısal bir değer.

2-Tablet

Kullanıcı cihaz ekranında bu seçeneği seçtiyse, önce cihaz ile tablet arasında kablosuz bağlantı kurmalı, birlikte verilen Android tablette 3D zemin taramasına devam etmelidir.

Bu durumda, kullanıcı daha önce açıklandığı gibi aynı zemin tarama ayarlarını seçer, ancak Multi Visual Analyzer uygulamasında ve uygulama içinde olduğu gibi 3D grafikler olarak görselleştirilmiş zemin tarama verileri.

Multi Visual Analyzer uygulaması herhangi bir Android tablete veya akıllı telefona kurulabilir, 12 dilde mevcut basit bir grafik arayüze sahiptir, MGS'den gerçek zamanlı olarak aktarılan zemin tarama ve tarama verilerinin ayarlarını farklı 3D grafikler olarak sunmak için kullanılır.

Multi Visual Analyzer uygulaması, farklı görünüm alanlarından verileri görüntülemek için bir dizi araç ve belirli hedefin yerini ve derinliğini görsel olarak bilmek için araçlar ve belirli hedef türlerine göre sonuçları filtreleyebilir.

Canlı Yayın Arama

Canlı yayın arama sistemi, zeminin canlı gerçek zamanlı taraması ve ölçümün ekranda veya isteğe bağlı olarak Multi Visual Analyzer aracılığıyla tablette doğrudan görselleştirilmesi ile güçlü bir zemin tarama modudur.

Bu sistemdeki tarama işlemi, bir Dikey Yüksek Sinyal Alıcı-Verici (VST) probu, demir içeren metaller, demir dışı metaller ve tüneller veya oyuklar gibi boşluklar dahil olmak üzere farklı hedef türlerini tespit etmek için derin canlı tarama yapmak için benzersiz teknolojiye sahip yeni bir prob tarafından gerçekleştirilir.

V.S.T Phoenix ana ünitesinin önüne monte edilmiştir ve dikey olmalıdır, tarama işlemi sırasında her zaman yere dik olmalıdır.

Probun sonunda, hedef tipine göre tarama işlemi sırasında renkleri değişen bir dizi ışıklı LED içeren iki tarafı olan dört taraflı bir koni vardır.

Örneğin: Bir kullanıcı V.S.T probunu altın bir nesnenin üzerinde hareket ettirdiğinde, altın bir madeni para yattığı zaman, LED'ler kırmızı renkte yanar, V.S.T bir boşluktan geçtiğinde mavi renkte yanar.

Ana menüden Canlı Akış sistemini seçtikten sonra, ekran, önce VST probunu kalibre etmek için bir ekran görüntüler, ardından doğrudan, benzer şekilde hedef türüne göre VST tarafından yapılan tarama sırasında değişen sürekli bir renk akışını görüntüleyen canlı akış ekranına geçer.

LED'ler için açıklandığı gibi, ekranın sağında görüntülenen hedefin sayısal bir değeri, burada kullanıcı akışın hızını değiştirebilir.

Örnek: Değerli bir metal sinyali yakalandığında renk Kırmızı ve normal zemin için yeşildir.

Kullanıcı ayrıca Multi Visual Analyzer aracılığıyla tablette canlı akış görselleştirmesini görüntüleyebilir, bu durumda cihazı ve tableti Bluetooth ile bağlamalı ve uygulama içinden Canlı Akışı seçmelidir.

Multi Visual Analyzer uygulaması, V.S.T'den alınan tarama verilerinin değişen renkli akışını, burada da aynı şekilde hedef türle ilgili renkleri görüntüleyecektir.

Pinpointer Sistemi

Pin Pointer sistemi, potansiyel bir hedefi doğru bir şekilde bulmak için genellikle kazıdan sonra kullanılan bir sistemdir.

Tarama işlemi burada ayrıca bir V.S.T probu aracılığıyla ve probun yere de dik olması gereken canlı yayın sistemine benzer şekilde gerçekleştirilir.

Metal bir hedef veya boşluğun varlığını, gömülü metal veya boşluğun bulunduğu konumun sesli geri bildirim yoluyla veya ekranda 2D çubuk grafik olarak görselleştirme yoluyla hassas bir şekilde belirlenmesi ile belirlemek için kullanılır.

Sonuç ekranında, kullanıcının ayarlayabileceği birçok ayar vardır:

Hassasiyet
